وظيفة الخوازيق في تأسيس البناء وما هي أنواعها

انضم إلينا على الفيسبوك

إن الأساسات العميقة أو ما يعرف بالخوازيق هي نوع من أنواع عملية التأسيس ، حيث يتم تنفيذها بهدف الوصول إلى تربة جيدة أو صخرية من أجل أن ترتكز عليها الأحمال الناتجة عن المنشأ ، وتتم عملية تنفيذ الأساسات عندما لا يمكن للتربة السطحية أن تتحمل الأحمال المؤثرة عليها ، ويتم اللجوء للأساسات العميقة في حالة أن تقرير الجسات وجد أن طبقة التأسيس تقع على عمق كبير وأن الطبقات السطحية غير مناسبة ولا يمكن الاستعاضة عنها بطبقة الاحلال ( إن إحلال التربة هو إزالة طبقة من التربة غير صالحة للبناء واستبدالها بتربة أخرى تكون بمواصفات معينة وتناسب طبيعة البناء ) .


تنتقل الأحمال إلى الخوازيق عبر الأساسات والتي تكون إما هامات الخوازيق pile cap أو قد تكون لبشة على خوازيق Raft foundation ، وسنتعرف في هذا المقال على أنواع الخوازيق من حيث نظرية العمل ومن حيث التصميم والتكوين.


أولاً : أنواع الخوازيق من حيث نظرية العمل


1 ) خازوق ارتكاز : هو خازوق يرتكز على التربة الصالحة للتأسيس ، حيث ينقل أحمال المنشأ مباشرة إلى تربة التأسيس التي تقع على أعماق كبيرة .


2 ) خازوق احتكاك : إن خازوق الاحتكاك لا يصل إلى التربة الصالحة للتأسيس ، ولكن يعتمد على تحمل التربة المحيطة بالخازوق للأحمال الناتجة عن المنشأ بالاحتكاك مع جسم الخازوق ، وقد يتخذ الخازوق شكلاً متعرجاً يساعد في زيادة قوة الاحتكاك بينه وبين التربة المحيطة .


3 ) خوازيق ارتكاز : إن هذا النوع من الخوازيق ينقل الحمل جزئياً بواسطة الاحتكاك على سطحه  وبمقاومة الارتكاز عند قاعدته .



ثانياً : أنواع الخوازيق من حيث التصميم


1 ) خوازيق عاملة : تقوم بنقل حمل المبنى من على سطح الأرض وتقوم بتوصيله إلى تربة التأسيس الصالحة وهي الأكثر انتشاراً .


2 ) خوازيق سند جوانب الحفر : إن هذه الخوازيق هي خاصة بسند المنشآت المجاورة للأرض وتمنعها من الانهيار عند الحفر لمنسوب أقل من منسوب قواعد تلك المنشآت أثناء التنفيذ .


ثالثاً : أنواع الخوازيق من حيث التكوين


1 ) خوازيق خشبية : هي خوازيق ذات قطاعات خشبية تنفيذ بالدق وتستخدم في المراسي النهرية وتحتاج لمعالجة خاصة في احتمال تآكل الخشب في حالة وجود مياه جوفية .


2 ) خوازيق حديدية : إن الخوازيق الحديدية هي ذات قطاعات معدنية تنفذ بالدق أيضاً ، ولكن ما يعيب هذا النوع هو التكلفة العالية وحاجتها للمعالجة ضد الصدأ نتيجة المياه الجوفية .


3 ) خوازيق خرسانية .


4 ) خوازيق خرسانية سابقة الإجهاد : هي خوازيق من الخرسانة سابقة الإجهاد ،وتنفذ بالدق أيضاً .


5 ) خوازيق بـ الخرسانة المسلحة .


6 ) خوازيق خرسانية سابقة الصب : خوازيق خرسانية يتم صبها خارج مكان الخازوق وبأبعاد وأطوال محددة بحيث لا تزيد عن 12 م ثم يتم الدق في التربة .

7 ) خوازيق تصب في مكانها : هذا النوع هو الأكثر شيوعاً حيث يتم تفريغ التربة مكان الخازوق ثم نصب الخرسانة ونقوم بإنزال القفص الحديدي .


8 ) خوازيق الدق والإزاحة : يتم تفريغ مكان الخازوق بالدق بواسطة ماسورة مفرغة ذات نهاية مغلقة .

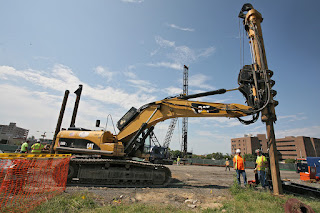

9 ) خوازيق بالحفر المستمر : يتم استخدام ماكينة خاصة بها بريمة حول ماسورة مجوفة تستخدم لحفر وصب الخوازيق


10 ) خوازيق الحفر والتثقيب : يتم تفريغ مكان الخازوق من التربة عن طريق الحفر ، أي نقوم بإزالة حجم التربة مساوي لحجم الخازوق .





قدمنا لكم في هذا المقال شرحاً مفصلاً عن الهدف الرئيسي من تنفيذ الخوازيق ، وما هي الحالات التي تضطرنا إلى القيام بتنفيذ الأساسات ، ومن ثم تعرفنا على جميع أنواع الخوازيق من ناحية نظرية عملها ومن ناحية التصميم ومن ناحية التكوين ، في حال لديك أي تعليق أو استفسار عما قرأته في هذا المقال ، اتركه في التعليقات في الأسفل ، وإذا كان لديك أي فكرة تريد من موقعنا أن يقوم بكتابة مقال خاص بها فقط شاركنا بها في الأسفل صديقي المهندس .
