وظيفة التيجان حول الأعمدة والأخطاء في تنفيذها

انضم إلينا على الفيسبوك

عادة ما يلجأ المهندس المصمم إلى استخدام الجسور الساقطة أو إلى وضع تيجان حول الأعمدة عند وجود مسافات كبيرة بين الأعمدة ، وذلك من أجل المساعدة في مقاومة قوى العزوم والقص والثقب أيضاً في منطقة العمود ، ولكن هناك عدة شروط لهذا السقوط حيث يجب ألا يقل سمك السقوط أسفل البلاطة عن ربع سماكة البلاطة ، ويمتد السقوط لمسافة لا تقل عن سدس طول البحر ( الباكية ) الأصغر في نفس الاتجاه ( القياس يتم بين محاور الأعمدة ) وبحيث لا يتعدى ربع طول البحر ذات البعد الأصغر .


ولمعرفة المزيد حول تيجان الأعمدة ومعرفة كيفية تنفيذها بدقة ، سوف نقدم لكم في هذا المقال العديد من الأخطاء التي تحدث في تنفيذ هذه التيجان ، ومن ثم سنضع لكم كيفية تصحيح هذه الأخطاء لنضمن بذلك الوصول إلى التنفيذ المثالي في البناء .


أولاً : تسليح تاج العمود


الخطأ : من الخطأ عند وجود سقوط ( تاج ) حول الأعمدة أن يكون تسليحه منتهياً بشكل مستقيم .


الصحيح : يجب أن يتم عمل زاوية أو ما تسمى بالقدم أو العكفة على شكل حرف L للأعلى .

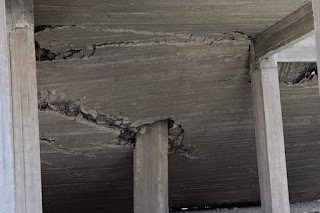

الانبعاج عند العمود


ثانياً : تسليح البلاطة فوق التاج


الخطأ : عند وجود سقوط حول الأعمدة ، من الخطأ أن يتوقف التسليح السفلي للبلاطة عند التاج فقط .


الصحيح : الصحيح أن يستمر الفرض والغطاء المستند على السقوط إلى نهاية البلاطة ولا يتوقف عند السقوط ( التاج ).



ثالثاً : الكراسي فوق التاج


الخطأ : إن عدم وضع كراسي على تسليح سقوط التاج هو أمر خاطئ .


الصحيح : لا بد من وضع كراسي فوق تسليح التاج ، وذلك من أجل حمل تسليح الرقة السفلية للبلاطة الفلات سلاب ثم كراسي أخرى فوق الرقة السفلية للبلاطة لحمل الرقة العلوية .



رابعاً : ارتفاع كراسي الفلات سلاب


الخطأ : إن وضع كراسي الفلات سلاب بـ ارتفاع 10 سنتيمتر فقط هو أمر خاطئ .

الصحيح : إن ارتفاع الكرسي يختلف من بلاطة لأخرى ويتم حسابه على النحو التالي :

ارتفاع الكراسي = سمك البلاطة - الغطاء الإسمنتي الأسفل - قطر فرش الرقة السفلية - قطر غطاء الرقة السفلية - قطر الوتر الحامل للرقة العلوية - قطر فرش الرقة العلوية - قطر غطاء الرقة العلوية - الغطاء الإسمنتي الأعلى .



خامساً : المسافات بين كراسي الفلات سلاب


الخطأ : من الخطأ جعل المسافة بين الكراسي 120 سنتيمتر على طول البلاطة .


الصحيح : الصحيح هو ألا تزيد المسافة بين الأوتار عن 80 سنتيمتر في كل اتجاه .



سادساً : قطر كرسي الفلات سلاب


الخطأ : من الخطأ أن نضع قطر الكرسي في البلاطات الفلات سلاب 8 مليمتر .



الصحيح : من الأفضل ألا يقل قطر الكرسي عن قطر حديد تسليح غطاء الرقة العلوية .



سابعاً : انخفاض كرسي الفلات سلاب


الخطأ : إن عملية جعل ارتفاع الكرسي أقل من المطلوب وأن نقوم بزيادة الارتفاع بسيخ إضافي هو أمر خاطئ.


الصحيح : يجب أن يتم ثني الكرسي بالارتفاع المطلوب بما يحقق العمق الفعال للسقف دون زيادة الارتفاع بـ بسكوت أو أسياخ .



ثامناً : إستناد كراسي الفلات سلاب


الخطأ : من الخطأ وضع الكرسي على الأخشاب بشكل مباشر .


الصحيح : يجب أن يوضع فوق الشبكة الرقة السفلية حتى يحصل على غطاء خرساني .



بعد وصولك إلى هنا نقترح عليك أن تقوم بالتعلم أكثر حول البلاطات الفلات سلاب وعلى مبدأ عملها بشكل كامل ، كل ما عليك هو أن تضغط هنا .



قدمنا لكم في هذا المقال شرحاً مفصلاً عن التيجان التي نقوم بوضعها حول الأعمدة ، وما هي الأوقات الني نلجأ فيها لهذه التيجان ، وثم تعرفنا على الأخطاء الكثيرة التي تحدث في تنفيذها وتعلمنا كيف نقوم بتصحيح هذه الأخطاء بشكل كامل ، في حال لديك أي تعليق أو استفسار عما قرأته في هذا المقال صديقي المهندس ، اتركه في التلعيقات لنا في الأسفل ، مع وضع بعض الأفكار التي تريد من موقعنا أن يكتب عنها مقالاً بشكل مفصل .
