شرح كيفية تدعيم الأساسات بالأوتاد وبطريقة الرص بالحقن

انضم إلينا على الفيسبوك

إن سلامة العناصر الإنشائية الحاملة في المبنى مثل الأساسات وغيرها هي أول ما يهتم به المهندس الإنشائي والمنفذ ، حيث لا بد من دقة وصحة الحسابات أثناء تصميم هذه العناصر ويجب أيضاً توضيح المخططات التوضيحية لهذه الأساسات ، ويتم تنفيذها وفق الاشتراطات والمواصفات الفنية المطلوبة وعدم تحميلها أية أحمال إضافية فوق طاقتها التصميمية ، وبعد ذلك يجب أن يتم الحفاظ عليها من العوامل الطبيعية التي تؤثر بشكل سلبي على قوة ومقاومة الأساسات ، ولكن على أي حال فـ إننا نجد العديد من الحالات التي يكون فيها الأساس ضعيفا وتظهر عليه مظاهر الضعف وهنا يجب أن نقوم بعملية التدعيم .

لذلك سنتحدث في هذا المقال شرح مفصل عن الطرق والأساليب المتبعة في تدعيم الأساسات المنعزلة ، حيث يوجد عدة طرق يتم اتباعها في تدعيم الأساسات المنعزلة ولكن لكل منها حالة سوف نتحدث عنها بشكل مفصل .


أولاً : تدعيم الأساسات المنعزلة بـ تنفيذ أوتاد دقيقة تحتها


- فكرة الأوتاد الدقيقة :  نستخدم هذه الطريقة عادة عندما تكون طبقة التربة القوية بعيدة بشكل نسبي عن أسفل منسوب الأساس القائم ، ومنه بواسطة الأوتاد الدقيقة يمكننا إيصال حمولة الأساس إلى هذه الطبقة القوية .


- طريقة التنفيذ : نقوم بحفر سبر ضمن تربة التأسيس بالطريقة الدورانية بقطر صغير حتى نصل إلى العمق المطلوب ، ثم ننزل أنبوب معدني مثقب على كامل محيطه وذو رأس مخروطي عن طريق الدق والطرق ضمن السبر المذكور ، في العادة يكون قطر هذا السبر بحوالي الـ 40 سم ، ويكون القطر الخارجي للأنبوب المعدني 20 سم .


- عبر الأنبوب المعدني نقوم بضخ المونة الإسمنتية بضغط عالي وذلك لنضمن تشكيل بصلة استناد على التربة القوية ، وأثناء الضخ ستخرج المونة من الثقوب الموجودة في الأنبوب المعدني وتقوم بتغليفه من الخارج وتحصره ضمن محيط السبر من أجل تأمين الاحتكاك بين الوتد ومحيطه .


- مميزات الأوتاد الدقيقة :


1 ) كما ذكرنا سابقاً فـ إن الوتد بقوم بنقل الأحمال من على الأساس إلى طبقة التأسيس القوية والعميقة .


2 ) إن مقاومة الوتد على التحنيب كبيرة ( بسبب الأنبوب المعدني ) ، إذ يعتبر بمثابة تسليح طولي وعرضي .


3 ) في الشكل التالي توضيح كيفية تنفيذ الوتد بأن يخترق الأساس القائم بسبب صغر قطره ، و ينفذ بشكل مائل من خارج حدود الأساس القائم .



ثانياً : طريقة الرص بالحقن

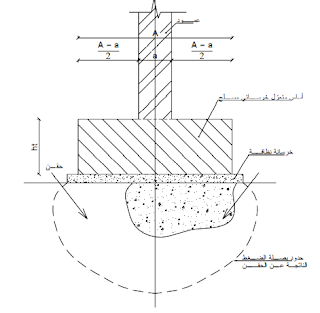

في هذه الطريقة يتم حقن روبة إسمنتية في التربة تحت الأساسات وذلك بعد إدخال أنابيب الحقن إلى المنسوب المطلوب ، وبهذا ستتوضع روبة الحقن في الفراغات المطلوبة الموجودة ، ثم بعد الانتهاء من ملء الفراغات في هذا المنسوب نقوم بسحب أنبوب الحقن قليلاً لنملئ الفراغات في منسوب أعلى قليلاً وثم نرفع الأنبوب قليلاً ونضخ وهكذا..


- إن نوع ومواصفات روبة الحقن من الإسمنت والماء والرمل الناعم ( والكلس الناعم المطفأ أحياناً ) من قبل المختص ، وكذلك يقوم المختص بتحديد ضغط الحقن ، ويتم أخذ عينات من التربة التي سيتم حقنها من أجل فحصها ومعرفة مدى الاستفادة من هذه الطريقة عليها .



بعد وصولك إلى هنا لا بد أنك مهتم بالتعرف على طريقة تدعيم وتقوية الأساس عن طريق وضع القميص الخرساني المسلح حول الأساسات الخرسانية ، للحصول على شرح كامل ومفصل فقط اضغط هنا .




قدمنا لكم في هذا المقال فكرة عامة عن ضرورة الاهتمام بدقة الحسابات أثناء تصميم الأساسات وغيرها من العناصر الإنشائية ، وثم تعرفنا بعدها بشكل مفصل على طريقتين يتم استخدامهما من أجل تدعيم وتقوية الأساسات المنعزلة ، في حال لديك أي تعليق أو استفسار عما قرأته في هذا المقال صديقي المهندس ، أو إن كانت لديك فكرة ما تود من موقعنا أن يقوم بكتابة مقال خاص بها فقط ضعها في الأسفل في التعليقات .
